openflow笔记

本文主要参考课程为《未来网络学院-SDN系列学习课程》（b站 ‘BV1ft4y1a7ip’）。辅以自己的理解。

第一部分：介绍

  1. 名字
    • open：十分开放的
    • flow：描述一组具有相同特征的数据包的集合。举个例子：筛选出两个主机之间往来的数据包 或者 同一个用户访问同一个网站的所有数据包 等。
  2. 为什么学习 OpenFlow
    • 能真实理解SDN
    • 是主流、开放的南向接口协议，很多厂商的控制器都对 OpenFlow 有明确支持
    • 是P4的前身

  1. 起源
    • 和sdn一样，起源于斯坦福
    • OpenFlow 的前身是Ethane项目（2007）
      • 集中式控制器
      • 主动下发基于流的策略
      • 此时就有sdn的雏形了
    • OpenFlow 最初用于网络实验，因为当时还没有sdn
      • 再早以前网络的搭建依靠厂商提供的api，这不够灵活。直到有了 OpenFlow ，就可以在真实网络上搭建出虚拟网/实验网，用于验证新协议/架构/算法
    • 2008 OpenFlow 论文
      • 引用6967次
  2. 究竟是什么
    • 口号：控制与转发分离
    • sdn != OpenFlow
      • sdn是架构. OpenFlow 只是sdn 1.0使用的协议；sdn 2.0是以P4为代表的；sdn3.0时代还未到来，那时是所有网络设备皆可编程。
    • 维基百科说它是：
      • 访问网络交换机/路由器的转发面的通信协议
      • 能够让网络交换机决定转发路径
    • 总结
      • 是主流、开放的南向接口协议
      • 也是数据面编程的API
      • 通用转发抽象模型（重点，稍后）
      • 充当“网络的x86指令集”
        • 目标是：架构的演进和处理器硬件的演进是互不影响的（并行计算中的“模型”就在讨论这个问题）

南向接口协议

什么是南/北向接口？
只是针对某个组件来说的，向下的接口称为南向，向上的接口称为北向。所以南向接口是指网络设备与下层设备（如交换机和路由器）之间的接口。

要做到控制面、数据面分离，那么二者之间就要有通用的API， OpenFlow 就是API.

示例图片

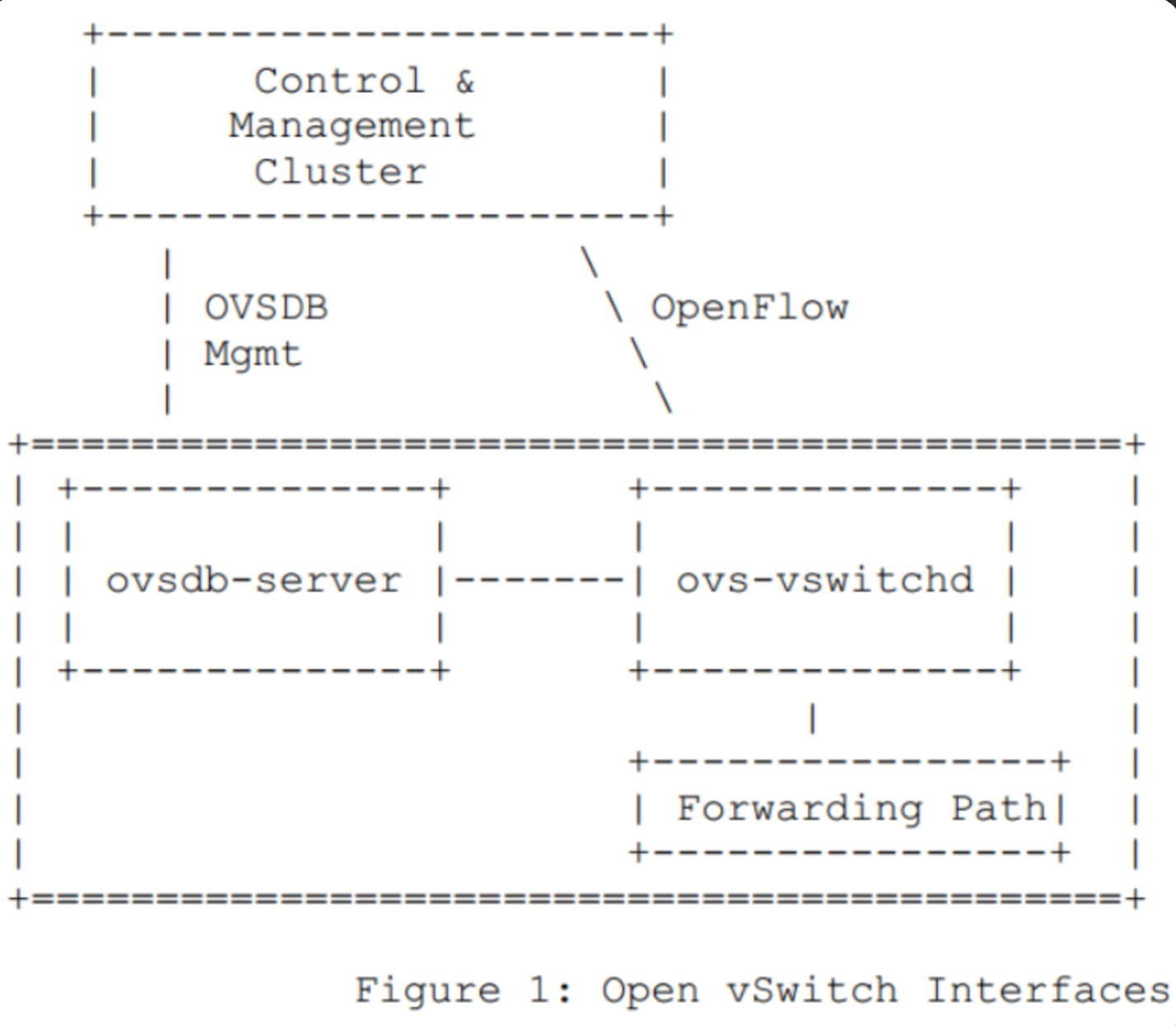

比如大名鼎鼎的open v switch
控制面和数据面之间使用的就是 OpenFlow 协议

其中控制平面也可以通过 OpenFlow 编程，定义数据平面设备的网络处理行为，亮点是可以自定不同粒度（粗如ip地址层面、细如网络协议层面）。而在这之前，只能在地址层面来筛选数据包。

传统网络数据平面 vs. 理想的 OpenFlow

  1. 传统网络设备
    • 数据包路径：输入端口→MAC地址学习→MAC转发→IP查找表→ACL表→端口分组表→输出端口
    • 会发现这一串都是【协议有关】的，网络芯片一旦设计完成，功能就定死了，你一个“MAC地址学习模块”干不了IP查找吧？

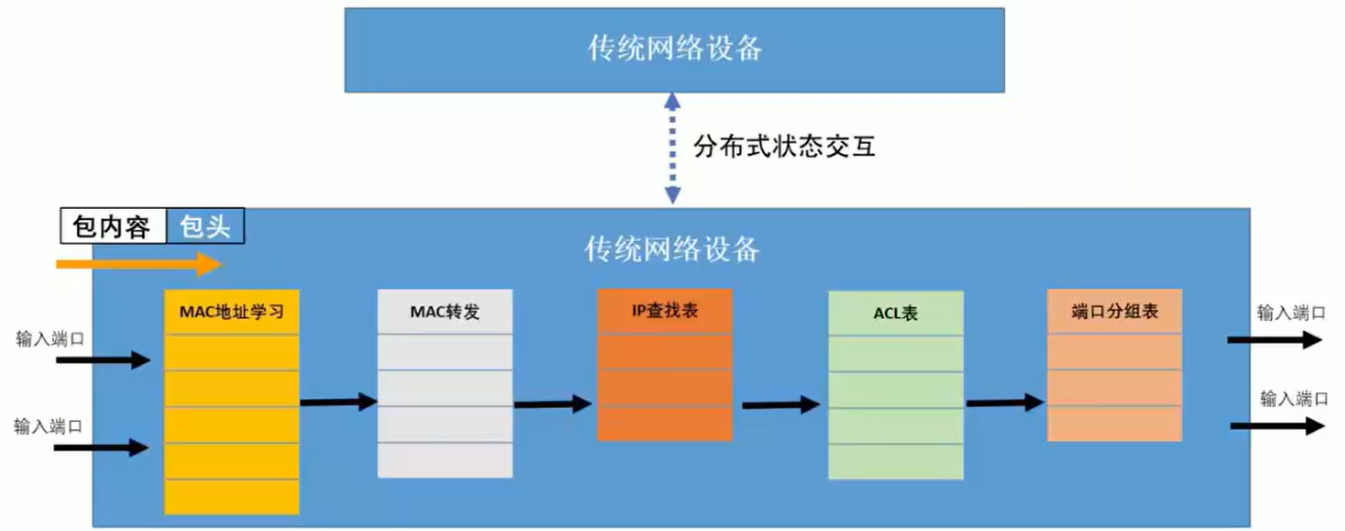

传统网络设备数据包路径

  1. OpenFlow 通用转发抽象模型（请注意，这是 OpenFlow 阐述的理想模型，而真实的 OpenFlow 技术没有这么完善）
    • 数据包路径：输入端口→流表1→流表2→…→流表n→输出端口
    • 最关键的是流表（flow table）
    • 规则你定，可以把流表1配置成mac学习表，流表2配置成mac转发表 等。怎么配置？—— 通过南向接口协议，给流表写点东西，使之具备某种功能。
    • 协议无关的：不限定现有协议、用户可任意编自己的协议
    • 流表间可相互跳转

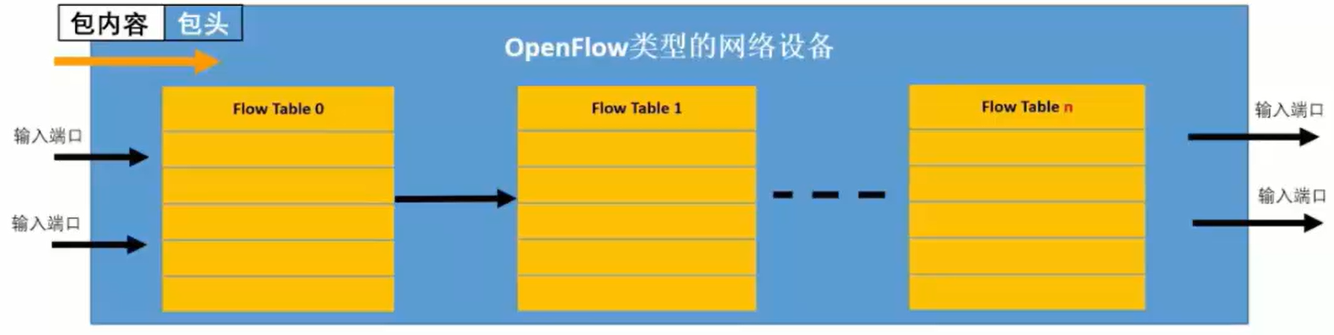

OpenFlow数据包路径

实际上原生 OpenFlow 的不足

  1. 协议解析模块 不可编程
    • 模块设计遵循【固定字段匹配逻辑】（如MAC、IP、端口等），解析规则由控制器预定义，无法动态修改解析逻辑。即：
      • OpenFlow 内部预定义了什么协议就只能用什么，无法自定义新的协议头部或匹配规则
      • Experimenter Match字段虽为扩展提供了可能性，但不好用，因为交换机可能没预留扩展的余地。（硬件TCAM通常仅支持预定义的匹配域宽度）
  2. 无状态性
    • OpenFlow 流表本质为【静态规则集合】，其动作集（如转发、丢弃、修改字段）不依赖历史流量状态。例如：
      • 无法直接实现TCP连接状态跟踪（如SYN/FIN握手）、会话超时管理
      • 计数器（Counters）仅用于统计流量，无法触发动态规则更新
    • 能不能做存状态？
      • 能是能，但由控制器维护全局状态，通过频繁流表更新模拟有状态行为。这样延迟与控制器负载都高，不适合大规模网络。
  3. 不支持网络数据包调度
    • 因为流表本质为无状态规则，无法实现动态调度（如基于实时网络状态的流量调整）。
    • OpenFlow 无法直接控制交换机的队列调度机制（如WRR、SP）
    • 简单的调度——组表（group table）
      • 组表是在v1.1加入的
      • Select动作：基于哈希或轮询算法将流量分发至多个端口，实现负载均衡。
      • Indirect动作：将流量转发至特定端口，适用于固定路径调度。

OpenFlow 发展历史

网络应用场景推动了 OpenFlow 的版本发展。弄明白1.0版本升到1.1增加的feature具体是为了支持哪些场景，也是很重要的。所以不单单要抓住最hot的版本（比如1.3.5）。


OpenFlow 各个版本特性

第二部分： OpenFlow 定义的通用抽象（数据结构）

模型

OpenFlow 1.3版本架构图

OpenFlow 1.3版本架构图

OpenFlow 1.5版本架构图

OpenFlow 1.5版本架构图

术语

  1. pipeline：实现maching、转发、packet修改的flow table流水线。包含一串flow table。

  2. flow table：pipeline中的一个阶段。内部包含一堆flow entry表项。

  3. flow entry：包含一些字段，如match field、匹配优先级、instruction

  4. match field：包括包头、输入端口、元数据的值

  5. instruction：当匹配后，决定如何修改action set

  6. action：具体怎么修改包的动作

  7. action set：一组Action

示例图片
上图整个就是一个流水线（pipeline）
矩形是流表（flow table）,它有很多行
每一行是一个流表项（flow entry）

示例图片
上图是不同版本的流表项（flow entry）的字段安排
可以看到有刚刚介绍的匹配域（match field）、指令（instruction）等

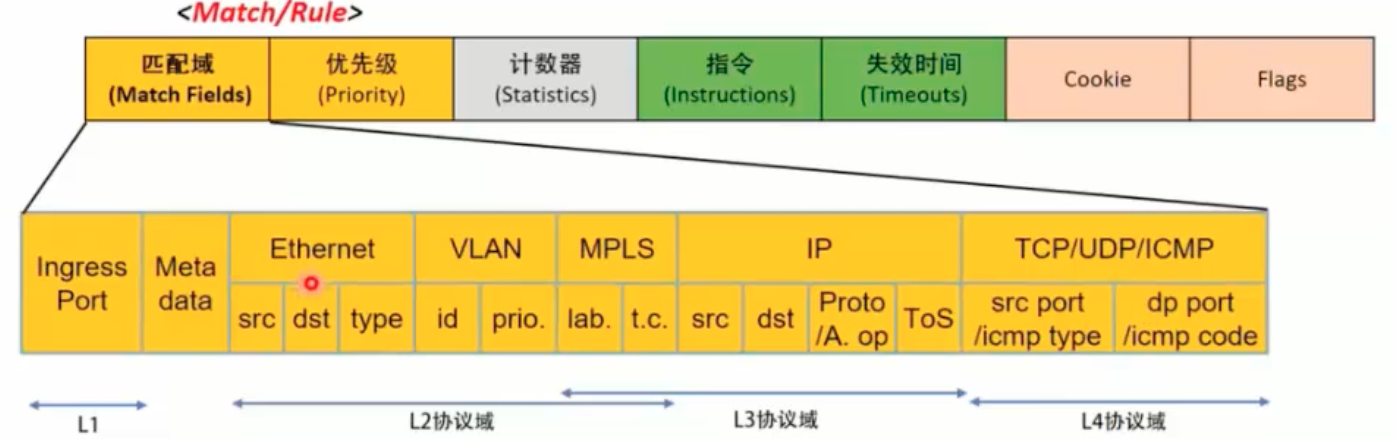

上图是早期的匹配域设计，非常清晰明了
不过现在大多使用OXM TLV来描述匹配域，请看稍后例子

流表的匹配域

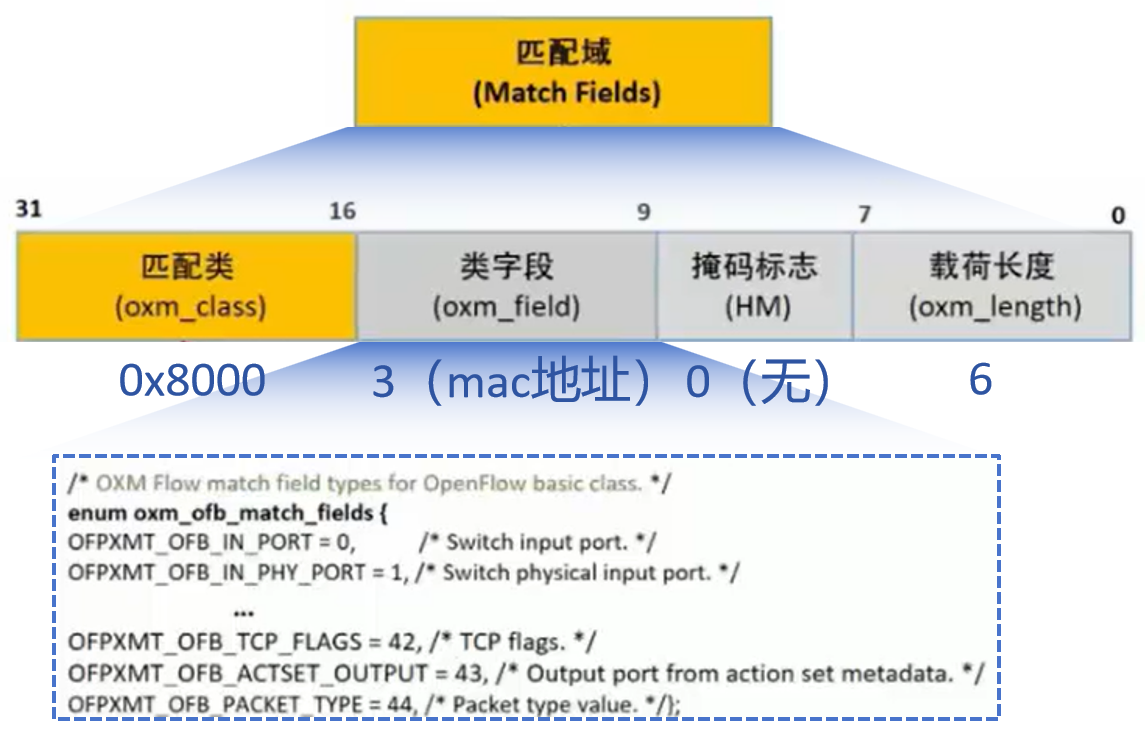

实例：OXM格式的匹配域写法

OXM TLV 是 OpenFlow Extensible Match Type-Length-Value 的缩写，它用于OpenFlow协议中用于定义流表匹配字段。

采用 Type-Length-Value（类型-长度-值） 的三元组结构。


上图是OXM TLV的头格式
匹配类：如果是自定义扩展字段，值设置为：0xFFFF
类字段：取值为0~44，枚举了现有的全部
掩码标志：0为无，1为有
载荷长度：即匹配字段长度，如mac地址就是6

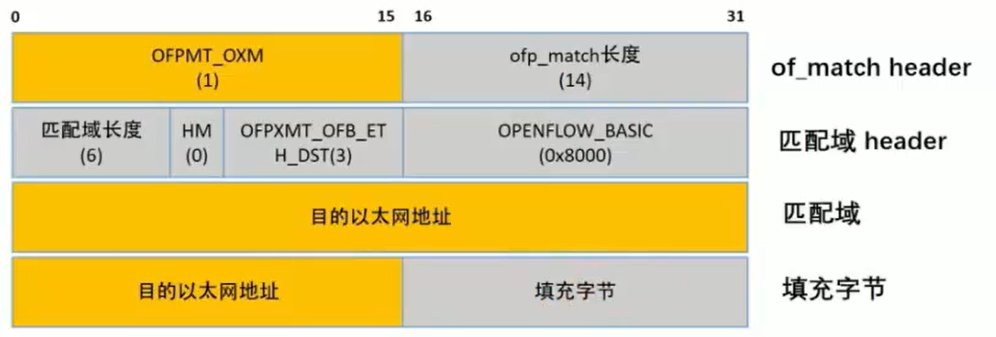

上图是匹配一个无掩码mac地址的流表中匹配域字段的值

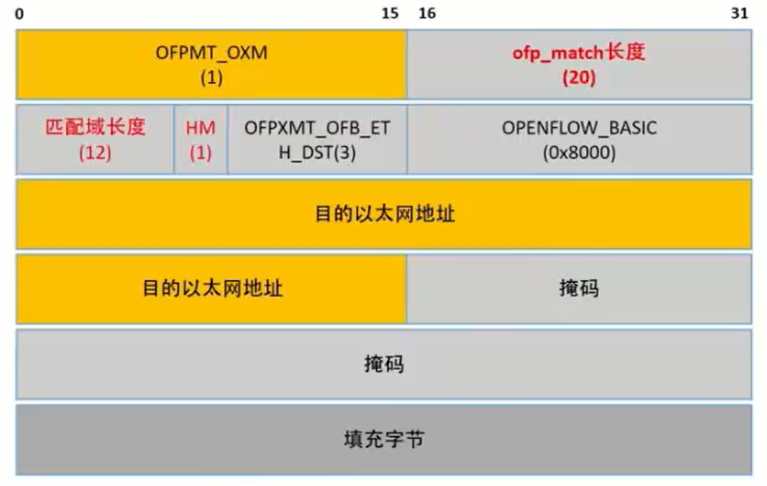

上图是匹配一个有掩码mac地址的流表中匹配域字段的值

流表的指令

Instruction 和 Action 是有区别的： Instruction 说的是怎么修改动作表， Action 才是真正操作数据包的。

在最初1.0版本中，没有 Instruction ，只有 Action ，因为当时是单级流表，还没有流表流水线。

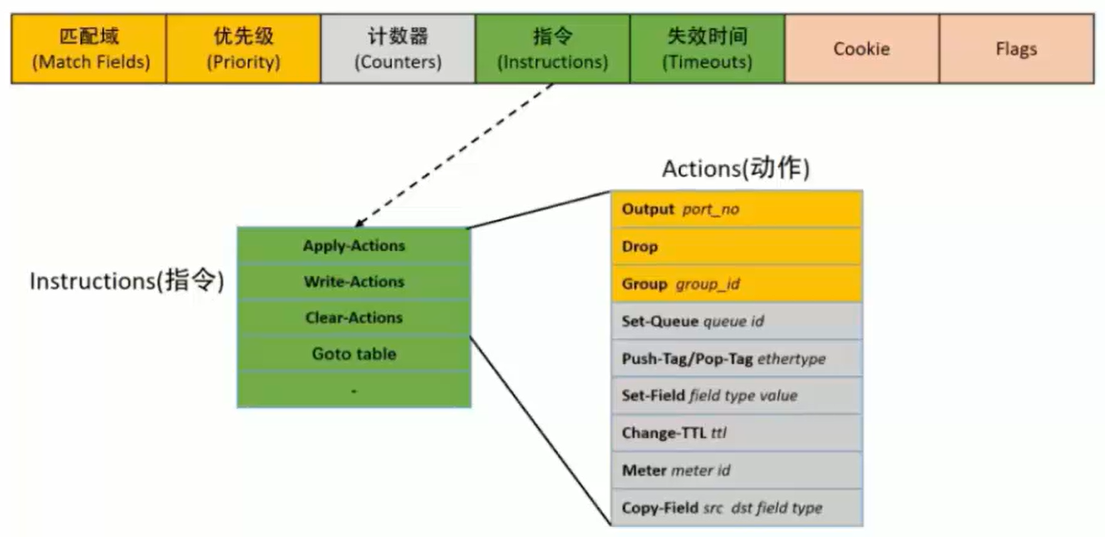

上图是 Instruction 的举例和 Action 的举例

Instruction 包括应用 Action 、清除 Action 、写 Action、跳转至某流表

对于Action ，在此介绍几个好理解的 Action：
output port_no 从port_no端口转发此数据包
drop 丢弃此数据包
change-ttl 修改数据包中ttl字段值

流表下发的两种模式

  1. 主动模式（Proactive）
    控制器预装流表，交换机直接匹配转发。适用于流量可预测场景（如数据中心）

  2. 被动模式（Reactive）
    交换机按需询问控制器，动态安装流表。节省存储空间，但增加控制器负载

流表处理流程

一开始，网络数据包进入某端口，清空action set，初始化pipeline，从表0开始

  • 如果匹配了表0，更新action set，看是否跳转到表M
  • 如果未匹配，通常给出一个table-miss表项，总是要能做点事情的。
  • 如果连table-miss表项都不匹配，丢弃。

组表

组表用于实现复杂转发逻辑，如组播、负载均衡、容灾备份。一个组表项包含多个动作桶（Action Buckets），每个动作桶定义一组动作（如转发到不同端口）

计量表

计量表用于实现流量监管和QoS策略，如限速、带宽保障。每个计量表项包含计量带（Meter Bands），可设置不同速率阈值及超限处理方式（如丢弃或标记）

小结

流表是基础转发单元，组表扩展复杂逻辑，计量表增强流量控制能力

第三部分： OpenFlow 协议

发生在 OpenFlow 交换机与控制器之间。基于TCP或TLS建立安全通道。（TLS用于加密通信，防止中间人攻击。）

协议交互流程

①连接建立阶段

  • 三次握手：控制器与交换机通过TCP/TLS完成底层连接建立。
  • OFPT_HELLO消息
    双方交换支持的OpenFlow最高版本，协商一致后确定通信版本（例如1.3）。若版本不兼容，发送OFPT_ERROR消息并断开连接。

②特性协商阶段

  • OFPT_FEATURES_REQUEST/REPLY
    控制器发送请求（OFPT_FEATURES_REQUEST），交换机回复包含自身能力的信息（如支持的流表数量、端口列表、动作类型等）。回复消息结构包括：

    • datapath_id（交换机唯一标识）
    • n_tables（流表数量）
    • ports（端口属性如MAC地址、状态等）

③配置下发阶段

  • OFPT_SET_CONFIG
    控制器配置交换机的全局参数：

    • flags：控制IP分片处理方式（如是否丢弃分片）。
    • miss_send_len：未匹配流表时，发送给控制器的数据包最大字节数

④数据包处理阶段

  • OFPT_PACKET_IN
    当交换机收到数据包但未匹配流表时，通过OFPT_PACKET_IN消息上报控制器。消息包含：

    • buffer_id：数据包在交换机的缓存ID（若未被缓存则为-1）
    • in_port：数据包进入的端口号
    • data：数据包内容（部分或全部）
  • 控制器响应
    控制器根据策略下发处理指令：

    • OFPT_FLOW_MOD：添加/删除/修改流表项。例如，ADD指令预装流表，指导后续同类数据包转发
    • OFPT_PACKET_OUT：直接指示交换机转发缓存的数据包，并可选附带动作（如修改包头）

⑤状态维护与异常处理

  • OFPT_ECHO_REQUEST/REPLY
    定期发送心跳检测，确保连接存活。若超时未回复，判定对方故障

  • OFPT_ERROR
    报告错误类型和原因，例如：

    • OFPET_HELLO_FAILED（版本不兼容）
    • OFPET_BAD_ACTION（无效动作指令）
  • OFPT_PORT_STATUS
    交换机主动上报端口状态变化（如端口宕机或新增）

消息类型分类

消息类型 方向 功能
Controller-to-Switch 控制器→交换机 流表下发（Flow-Mod）、配置下发（Set-Config）
Asynchronous 交换机→控制器 事件上报（Packet-In、Port-Status）
Symmetric 双向 心跳检测（Echo）、错误通知（Error）

第四部分：从 OpenFlow 到P4

本节摘自

OpenFlow接口一开始很简单，只抽象了单个规则表，并且表中只能在数据包特定的十二个包头字段上进行匹配（比如MAC地址、IP地址、载荷协议类型、TCP/UDP端口等等）。在过去的几年中，协议标准已经演进得越来越复杂，OpenFlow1.4的时候字段增加到41个。归结起来就是支持匹配越来越多的首部区域和支持多级的规则表，由此能够允许交换机向控制器暴露出它们更多的能力。

新的包头字段增多，而且没有表露出任何即将结束的迹象。相比持续地扩展OpenFlow 的协议标准，未来的交换机应该为包解析和包头字段匹配支持灵活的机制，允许控制器应用通过一个通用的开放的接口利用交换机的这些能力。

此时P4出现了。这是一种面向网络数据面编程的高级语言。能够用来配置交换机，告诉它们应该如何处理数据包。

总结：怎么看待 OpenFlow 的角色

最好把它理解为网络设备API，即它是SDN架构中的南向接口协议，其核心作用是标准化控制器与交换机之间的通信接口，允许控制器通过流表下发、规则配置等方式对网络设备进行编程。

数据平面（控制转发模型）不必去深究。原因：

  1. 因为如果基于 OpenFlow 级别去编程网络应用，就像用汇编一样繁琐：OpenFlow流表的匹配域和动作指令（如转发、丢弃）需要开发者精确处理数据包的每一层协议字段。
  2. 不同厂商的OpenFlow交换机对流表的支持程度
  3. 举个例子：例如将“最短路径算法”转化为 OpenFlow 级别的规则时，你需要：手动将路径计算分解为逐跳流表项，并处理动态拓扑变化带来的流表更新问题

所以要抽象起来。

↑
